磨粒流用于鋁合金的內(nèi)孔拋光效果怎么樣？我們來(lái)實(shí)際驗(yàn)證一下！

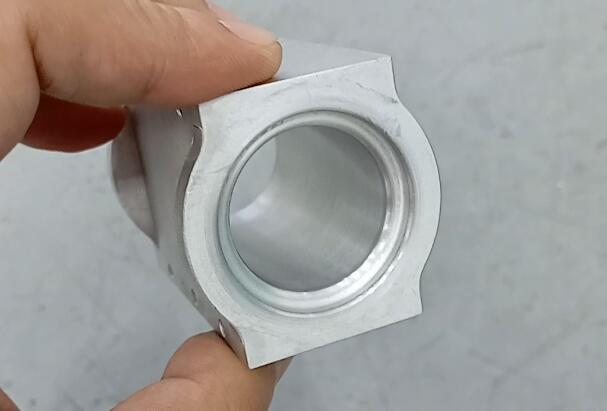

零件如上圖，孔徑35mm，材質(zhì)鋁合金。在拋光之前，我們分別用粗糙度檢測(cè)儀以及顯微鏡，來(lái)檢測(cè)及觀察內(nèi)壁的粗糙度和紋路情況。這樣磨粒流拋光后，可以有一個(gè)比較直觀的對(duì)比。

拋光前，內(nèi)壁粗糙度是Ra0.847，看內(nèi)壁的紋路，應(yīng)該是經(jīng)過(guò)一道粗拋處理了，可能是被磨了一道，否則刀紋應(yīng)該比這個(gè)更深。

因?yàn)殇X合金的材質(zhì)硬度相對(duì)較低，所以磨粒流拋光的時(shí)間也比較快，一次可以裝夾2個(gè)零件，每次的拋光時(shí)間為2分鐘，去除量在單邊5微米。這個(gè)零件沒(méi)有刃口，不在乎倒圓，所以用雙向往復(fù)式流體拋光機(jī)就可以，磨料從兩端來(lái)回地進(jìn)入擠出，像活塞一樣抽動(dòng)研磨。接下來(lái)我們看看拋光后的狀態(tài)，同樣的，還是用粗糙度檢測(cè)儀與顯微鏡同時(shí)檢測(cè)。

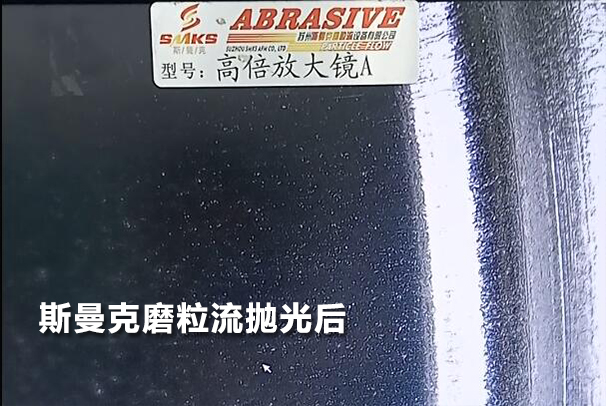

我們注意到，拋光前的粗糙度是0.84，現(xiàn)在已經(jīng)降低到了0.34，直接降低了0.5的粗糙度。而拋光前那些亂七八糟的紋路，拋光后也見(jiàn)不到了。整個(gè)內(nèi)壁的已經(jīng)接近了鏡面狀態(tài)，當(dāng)然離鏡面還有一段距離。如果零件的公差允許的話，還可以用更細(xì)的磨料，再做一次精拋，這樣基本上就是鏡面水準(zhǔn)了。

通過(guò)這個(gè)零件的驗(yàn)證我們發(fā)現(xiàn)，其實(shí)鋁合金內(nèi)孔拋光，和各類鋼件差不多，受硬度的影響，鋁合金的紋路去除，比鋼件要更容易，拋光時(shí)間也更短。通常來(lái)說(shuō)，如果給磨粒流拋光的時(shí)間一個(gè)大致劃分的話（不討論內(nèi)壁本身的粗糙度，只在相同的粗糙度情況下），一般鎢鋼的時(shí)間為10分鐘以上，普通模具鋼時(shí)間在3分鐘左右，鋁合金的時(shí)間在1-2分鐘。
